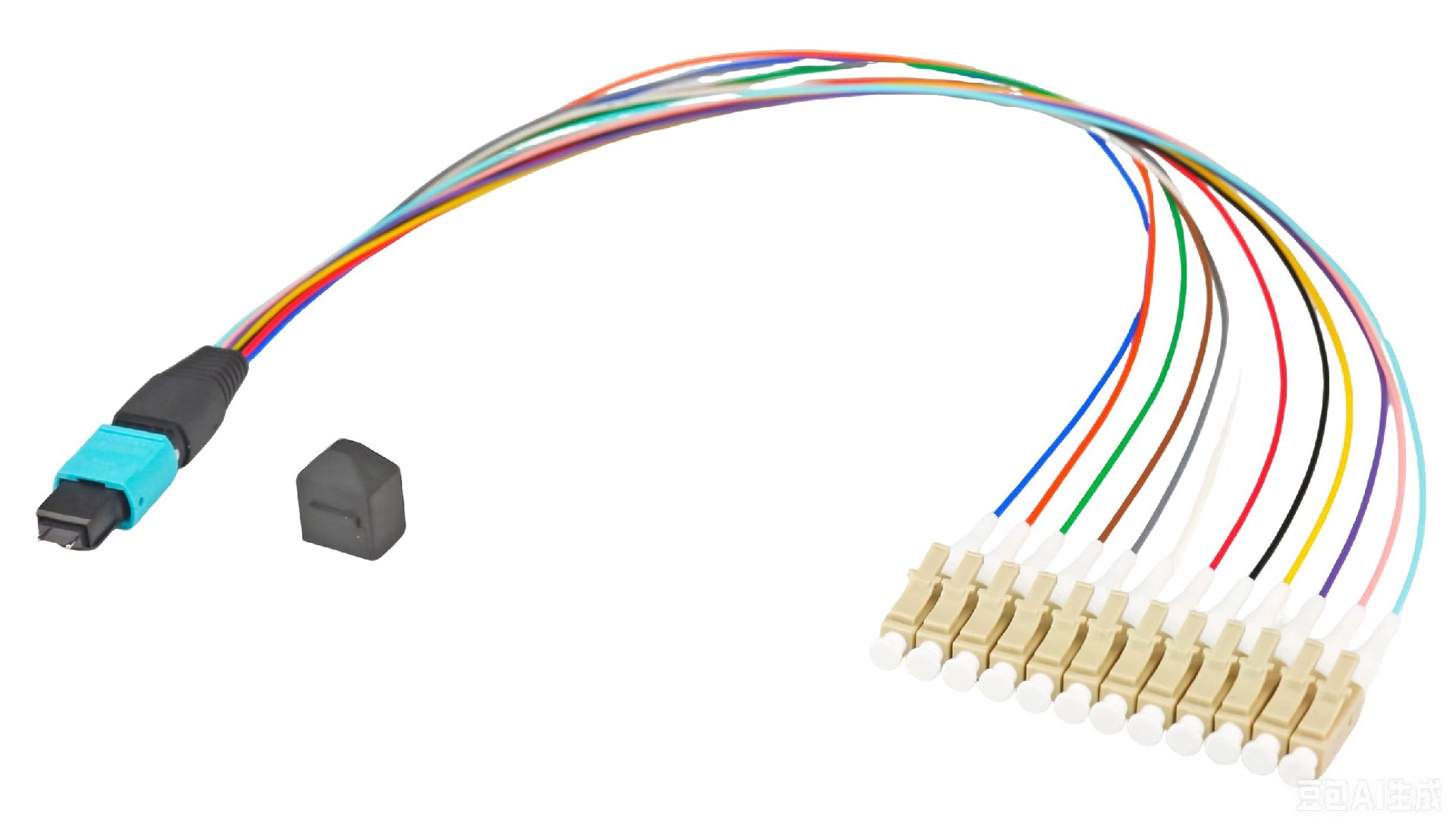

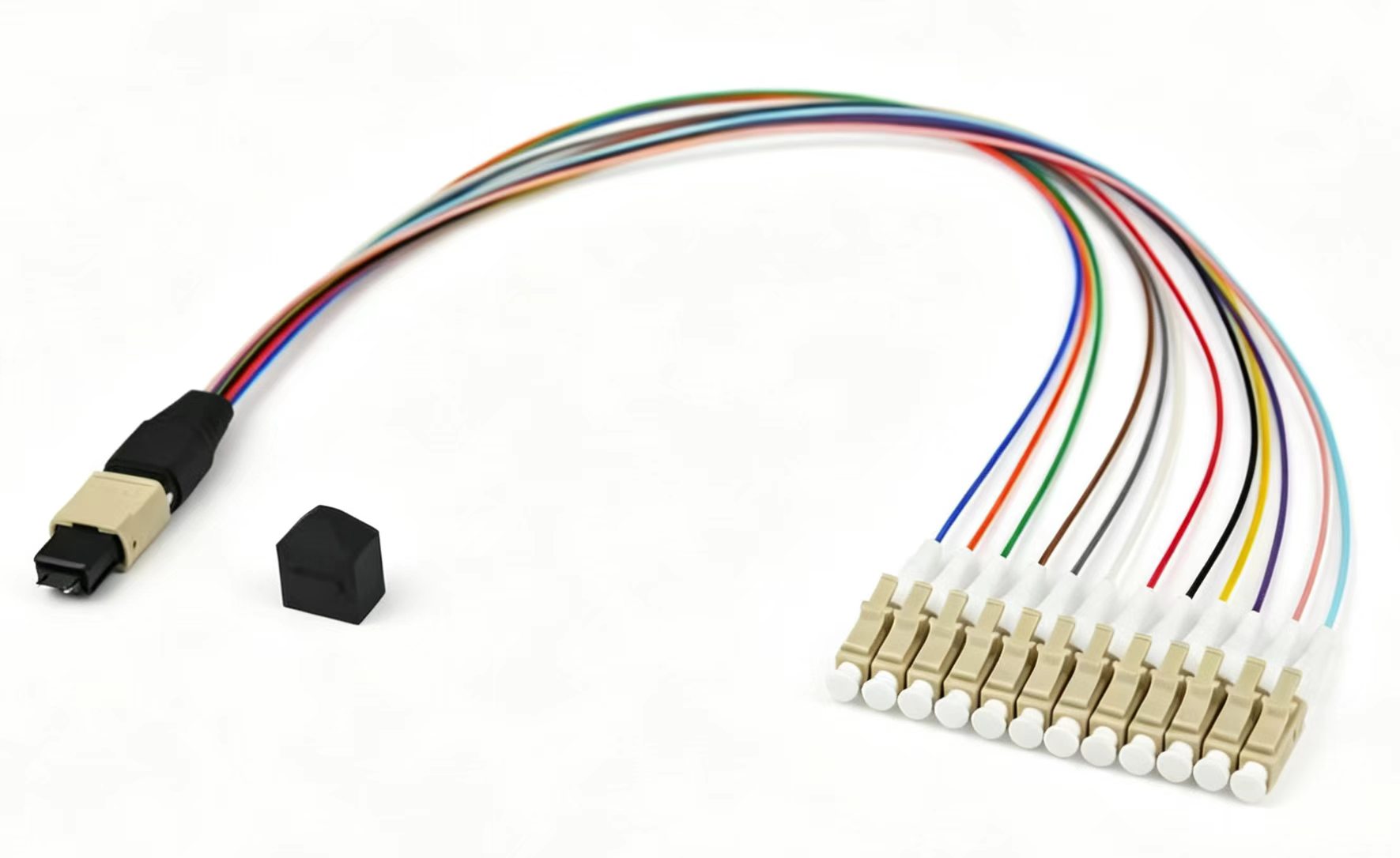

حبل تفرع من MTP®/MPO إلى LC

MTP®/MPO to LC Harness

تتميز حبال MTP® بترميز لوني وموصلات أصلية قياسية من ماركة MTP®، ويتطابق لون الغلاف الخارجي للكبل مع لون الموصلات. تتوفر الموصلات بنوعي الألياف أحادية النمط ومتعددة الأنماط.

تعد حبال MTP®/MPO مكونًا أساسيًا لربط الألياف البصرية في تطبيقات الكاسيتات. تقوم هذه الحبال بتحويل واجهات MTP®/MPO متعددة الألياف إلى وصلات LC/UPC و LC/APC أحادية الليف بقطر 0.9 مليمتر لدعم نقل البيانات بسرعة عالية، كما أنها متوافقة تمامًا مع كاسيتات MTP®.

الميزات

• قابل للتخصيص بالكامل حسب متطلبات المستخدم• أغلفة وموصلات بألوان مخصصة

موصلات MTP® متوافقة مع المعيار TIA/EIA-604-5

الموصل	الخسارة الداخلية النموذجية	أقصى خسارة داخلية	خسارة الإرجاع
موصل MTP® أحادي النمط	0.25 ديسيبل	0.75 ديسيبل	≥ -60 ديسيبل
موصل MTP® أحادي النمط (منخفض الخسارة)	0.10 ديسيبل	0.15 ديسيبل	≥ -20 ديسيبل
موصل MTP® متعدد الأنماط	0.20 ديسيبل	0.55 ديسيبل	≥ -20 ديسيبل
موصل MTP® متعدد الأنماط (منخفض الخسارة)	0.10 ديسيبل	0.15 ديسيبل	≥ -20 ديسيبل

معايير الكبلات

ألياف بصرية أحادية النمط OS2النوع القياسي هو ألياف OS2 أحادية النمط مقاومة للانحناء بقطر 10 مليمتر. كما تتوفر إصدارات بنصف قطر انحناء 7.5 مليمتر و 5.0 مليمتر.
ألياف بصرية متعددة الأنماط قياس 62.5 ميكرومتر OM1
ألياف بصرية متعددة الأنماط قياس 50 ميكرومتر OM3 / OM4 / OM5

أنواع الألياف المتوفرة (نصف قطر انحناء 7.5 مليمتر)

ألياف Corning® ClearCurve® OM3 البصرية، متوافقة مع TIA492-AAAC-B وتصنيف A1a.2 حسب المعيار IEC60793-2-10ألياف Corning® ClearCurve® OM4 البصرية، متوافقة مع TIA492-AAAD وتصنيف A1a.3 حسب المعيار IEC60793-2-10ألياف Corning® ClearCurve® OM5 البصرية، متوافقة مع TIA492-AAAE وتصنيف A1-OM5 حسب المعيار IEC60793-2-10
